Конструкторская спецификация

Отправить в FacebookОтправить в Google BookmarksОтправить в TwitterОтправить в Vkcom

Конструкторская спецификация – это не один из многих конструкторских документов. Этот документ нужен предприятиям в силу самых разных причин – от требований к комплектности конструкторских документов до необходимости иметь плоский сводный документ, отражающий все вариации структур изделия.

Спецификация формируется в соответствии с требованиями ГОСТ 2.106, ГОСТ 2.109, ГОСТ 2.113 на основании следующей информации:

  • по электронным структурам частей в Windchill
  • связанным в Windchill с частями документам
  • заданным в Windchill взаимозаменам
  • заданным в Windchill исполнениям конфигурируемой части

В нашем понимании конструкторская спецификация – это не просто отчет, а программно-методическое решения, обеспечивающее помимо требований указанных ГОСТ следующие особенности при работе в среде Windchill и Creo:

  •  Вожность определения исполнений изделий, как по части обозначения ДСЕ, так и по исполнению конфигурируемой части в Windchill
  •  Диалоговое окно с возможностью получить основные данные и ввести информацию о дополнительных данных:
  •     Вывод структурированной информации об использовании ДСЕ в различных исполнениях
  •     Ввод информации о зонах и о примечаниях в таблице спецификации.
  •     Выбор формы спецификации. Для групповой спецификации реализованы форма А и форма Б.
  •     Определение правил задания номеров позиций, как для взаимозамен, так и между разделами спецификации.
  •     Ограничение вывода в спецификации найденных исполнений.

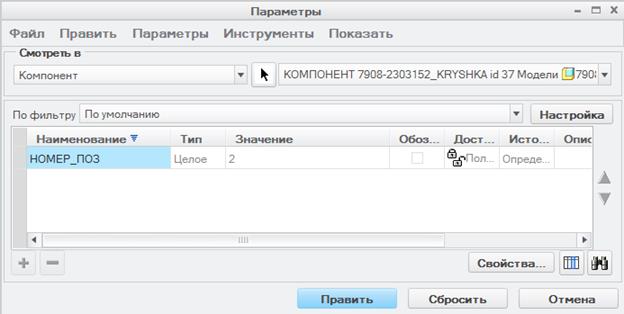

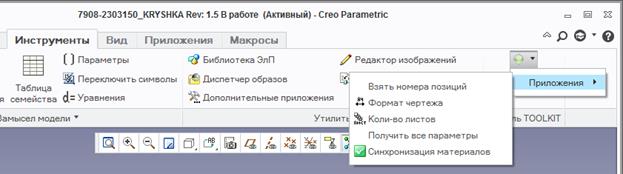

  • Передача номеров позиций в сборку




  • Создание и сохранение документа спецификации:
    • Спецификация формируется в формате Excell 2007.
    • Документ можно сразу сохранить в Windchill
    • Созданный документ связывается со специфицируемой частью.
    • Сохранение пакета заданных дополнительных данных (резервирование строк, заполнение примечаний и пр.).
    • Автоматическое формирование опорной структуры в Windchill, которая включает в себя все объекты актуальных версий, по структуре которых формировалась спецификация + документ спецификации.
  • Гибкий набор настроек содержит десятки записей, позволяющий настраивать, например, следующие функции:
    • Способы сортировки в разделах
    • Наименование используемых атрибутов
    • Используемые по умолчанию шаблоны
    • Способы отображения различной информации
