Утилита для создания символа сварки на чертеже

Создание символа сварки на чертеже

Чтобы создать символ сварки не обходимо запустить диалог создания символа сварки с помощью кнопки группы "Символ сварки" "Создать/изменить символ сварки"


Далее необходимо заполнить параметры символа сварки и разместить символ на чертеже. Для размещения символа на чертеже необходимо указав объект левой кнопкой мыши (или несколько объектов, удерживая при этом клавишу Ctrl), к которому будет привязан символ, нажать среднюю кнопку мыши и указать расположение символа любой кнопкой мыши. При нажатии кнопки “ОК” будет создан 1 символ сварки, при нажатии кнопки “ОК и возврат” будет создан символ сварки и диалог создания символа сварки откроется заново с ранее введенными данными.

Изменение символа сварки

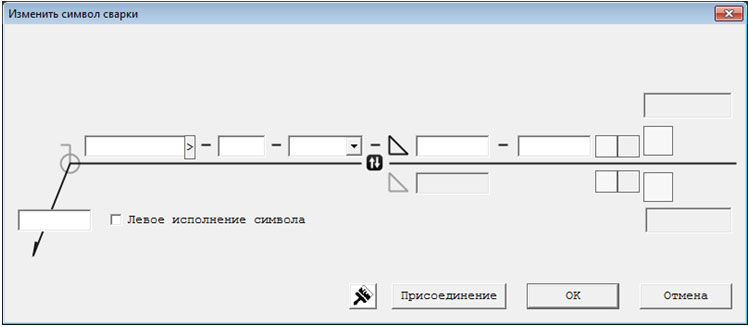

  Для изменения символа сварки необходимо выделить изменяемый символ и нажать кнопку “Создать/изменить символ сварки” , после чего изменить параметры символа сварки в диалоге.


Если после изменения параметров символа сварки в диалоге нажать кнопку “Ок”, то будут изменены параметры символа сварки. Если же нажать кнопку “Присоединение”, то помимо изменения параметров символа необходимо будет указать новое размещение символа, как при его создании.

Копирование символа сварки

Для копирования символа сварки необходимо нажать на кнопку и указать копируемый символ. После чего откроется диалог создания символа сварки с параметрами указанного символа.

Создание символа сварки из библиотеки символов

При нажатии на кнопку "Библиотека символов сварки" открывается диалог "Библиотека символов"

Библиотека хранит системные символы и пользовательские.

Системные символы хранятся в БД WSDB. Системная БД WSDB должна находиться на сетевом диске и использоваться всеми пользователями совместно.

Системные символы хранятся в БД WSDB_USER. Пользовательская БД хранится на локальном диске пользователя и используется в монопольном режиме. Добавление и удаление символов производится самим пользователем.

Добавление символа сварки в пользовательскую библиотеку символов

Чтобы добавить символ сварки в библиотеку необходимо выделить его и нажать кнопку “Добавить символ сварки в библиотеку”

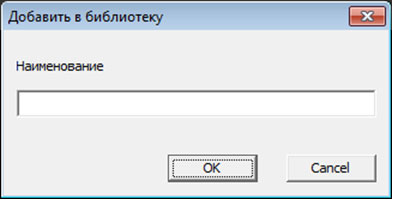

И ввести уникальное имя символа сварки

Удаление символа сварки из пользовательской библиотеки

Удаление символа сварки осуществляется через диалог “Библиотека символов”
