Для определения потенциальных проблем моделирования необходимо иметь возможность получать данные моделирования для определенных позиций.

Литье под давлением является очень сложным процессом, и трудно отследить поведение потока расплава внутри полости. Однако, чтобы диагностировать проблемы формования, мы должны понимать различия свойств в разных местах. Например, нам необходимо получить информацию о распределении температуры по всей поверхности детали, чтобы мы могли понять эффективность охлаждения и баланс. Чтобы помочь пользователям глубже изучить процесс формования, Moldex3D Studio предоставляет функцию пробника. Зонд может быть размещен во многих местах для считывания данных и генерирования кривой локальной истории в течение времени цикла. Кроме того, с помощью группы узлов зонда в последовательности он может нарисовать кривые распределения для изменения результата в разных ключевых точках модели. Шаги для кривых XY Plotting of Distribution приведены ниже.


1. Поместите датчики в модель

Шаг 1 : Откройте проект в Moldex3D Studio с результатами анализа.

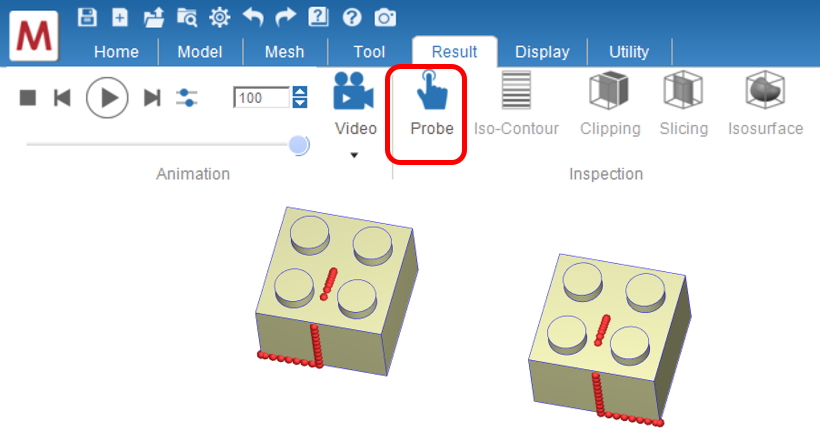

Шаг 2 : На вкладке Результат, нажмите на Probe и нажмите в последовательности отображения окна , чтобы поместить ряд узлов зонда в рассматриваемых местах.

Примечание. Цвета и отображение / скрытие зондов контролируются в дереве моделей.

2. Сгруппируйте пробники

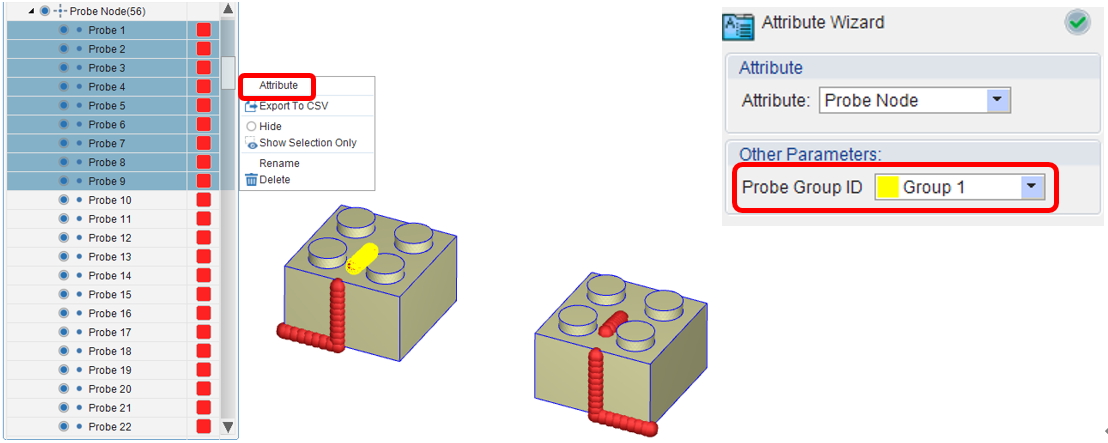

Шаг 1 : Выберите серию узлов зонда и нажмите « Атрибут» в контекстном меню. Создайте идентификатор группы датчиков и установите выбранные узлы датчиков в одну группу.

Шаг 2 : Повторите предыдущий шаг для других групп узлов зонда для более кривых распределения.

Примечание. Одна группа узлов датчика указывает одну кривую распределения.

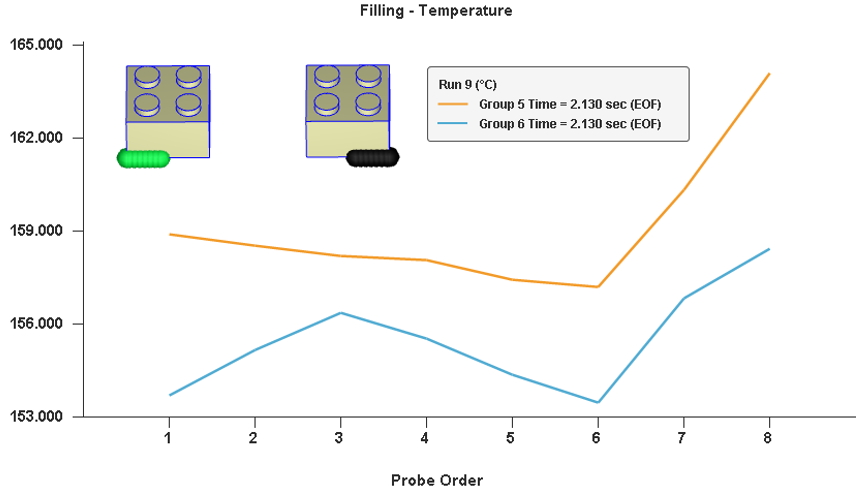

3. График XY для кривых распределения

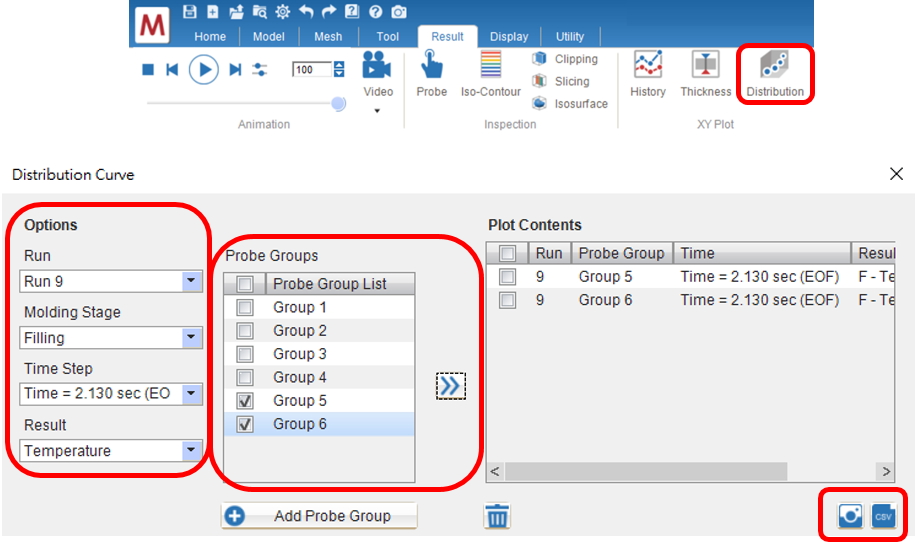

Шаг 1 : Нажмите Распределение на вкладке Результат, чтобы запустить мастер XY Plot.

Шаг 2 : Укажите этап литья , временной шаг и результат для данных анализа, чтобы проверить кривые распределения (значение Y на графике).

Шаг 3 : Выберите группы зондов и нажмите « Добавить» (>>), чтобы добавить их в список содержимого графика .

Примечание. Нажмите значки под мастером XY Plot, чтобы добавить новую группу зондов , удалить кривые , экспортировать данные в виде файлов CSV или сохранить графики в виде изображений .

Примечание. Щелкните « Изменить группу зондов» в контекстном меню, чтобы изменить имя группы и последовательность зондов.
