Moldex3D предоставляет мастер отчетов при постобработке для автоматической генерации отчетов. После завершения анализа в строке меню появится значок мастера отчетов. Затем пользователи могут создать отчет со стандартным шаблоном, выполнив следующие действия: Отчет → Параметры → Сохранить как → Пуск .
В дополнение к стандартному шаблону Moldex3D также позволяет пользователям создавать собственные шаблоны в мастере отчетов. В настроенном шаблоне пользователи могут изменять местоположение результатов анализа, стили отчета, макет и дизайн в соответствии со своими потребностями.
Мастер отчетов Moldex3D распознает изображения, текст, графики и значения из результатов с помощью метода поиска тегов . Пользователи могут создавать свои настраиваемые шаблоны в мастере отчетов, выполнив следующие действия.

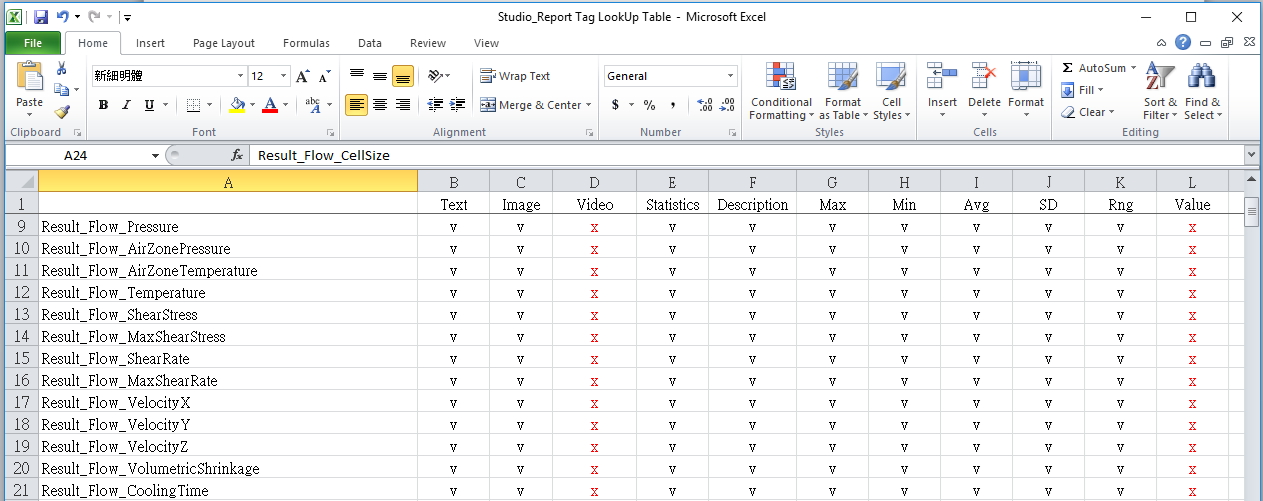

Шаг 1: Перейдите в папку установочного каталога (C: \ Moldex3D \ R17 \ Template) и откройте тег Tag Studio_Report LookUp Table.xlsx и Studio_General_Template.pptx . Файл Excel содержит список всех доступных изображений, видео, графиков и значений для каждой функции и соответствующих тегов, а PPT - это оригинальный шаблон, созданный с использованием этих тегов.
Шаг 2: Создайте свой собственный тег для настроенного шаблона (см. Рис. 1). Таблица 1 является примером поиска тега давления наполнения.
Примечание: (! CHECK) означает удаление всего слайда, если данные не найдены. Проверьте поиск тегов и использование строк в исходном шаблоне в качестве ссылки.
