В реальном производственном процессе плоскостность часто используется для оценки качества продукции. Например, если плоскостность соединителя слишком высока, это означает, что продукт имеет серьезную деформацию. Таким образом, плохое соединение может возникнуть на металлическом контакте во время использования. Для оболочки мобильного телефона, если плоскостность внутренней поверхности или внутренней поверхности компонента слишком велика, места для сборки будет недостаточно, и возникнут проблемы с частичным вмешательством и ослаблением детали. Для модуля объектива неровная поверхность приведет к плохому качеству фотографирования. Плоская плоскостная стойка отражателя с напорным дисплеем важна, поскольку она влияет на деформацию в процессе осаждения из паровой фазы. Поэтому прогнозирование плоскостности, особенно на ранней стадии проектирования, очень важно для производственного процесса.
Вычисление плоскостности использует метод наименьших квадратов для вычисления плоскости наилучшего соответствия заданной области после деформации, а затем находит две плоскости, которые параллельны этой плоскости наилучшего соответствия и полностью содержат область измерения. Найдите две плоскости с наименьшим расстоянием, чтобы выполнить это условие, и это расстояние является плоскостью области измерения (рис. 1). Плоскостность используется для измерения влияния коробления на плоскость, предотвращая дефекты изделия, вызванные деформацией. Таким образом, потенциальный отказ при массовом производстве может быть уменьшен. Если измерены слишком высокие значения плоскостности для поверхности контакта между продуктом и другими объектами или для поверхности сборки сопрягаемых деталей, продукт может быть не в состоянии разместить горизонтально, или могут возникнуть проблемы с сборкой из-за сильной деформации.

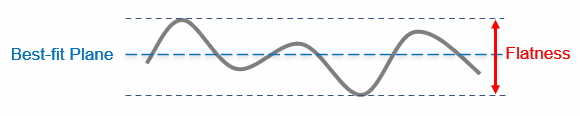

Рис. 1 Определение плоскостности
Moldex3D Studio поддерживает оценку плоскостности, позволяя пользователям оценить, может ли плоскостность продукта соответствовать стандарту, чтобы можно было увеличить выход продукции и снизить стоимость модификации пресс-формы. Используя автомобильную антенну в качестве примера, если критерий для того, чтобы рама изделия соответствовала плоскости, мы можем измерить плоскостность рамы, чтобы обеспечить деформацию рамы в пределах допуска (рис. 2). Для крышки антенны, привинченной к плоскости, мы можем измерить плоскостность всей поверхности шипа, чтобы проверить, является ли плоскостность каждой поверхности шипа, и убедиться, что контактные поверхности не отклоняются слишком далеко от поверхности (рис. 3).

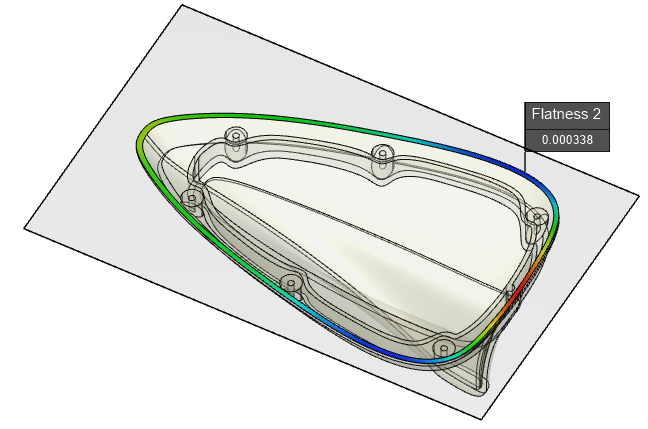

Рис. 2 Для измерения плоскостности рамки крышки антенны

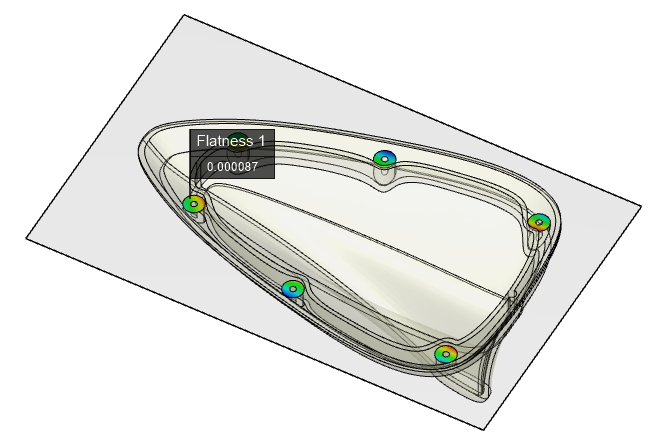

Рис. 3 Для измерения плоскостности шпильки в крышке антенны

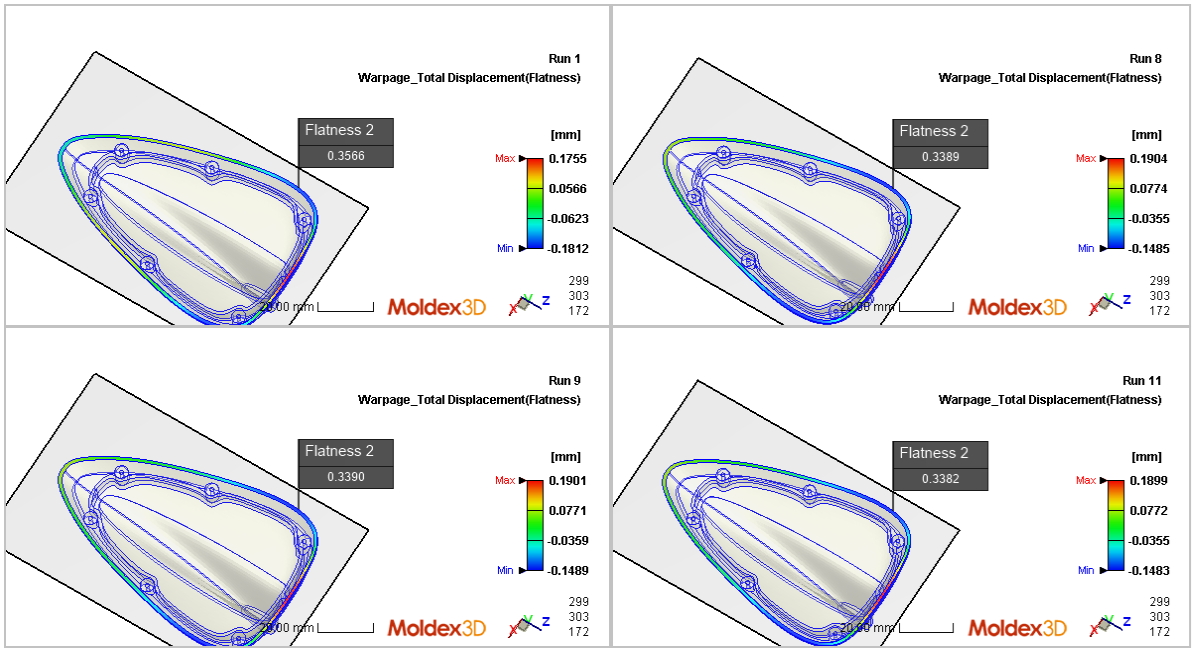

Затем пользователи могут просматривать тенденцию деформации плоскостности, увеличивая деформацию с помощью функции анализа деформации Moldex3D (рис. 4). Moldex3D Studio предоставляет пользователям удобную функцию измерения плоскостности для сравнения плоскостности основы из каждой группы (рис. 5), чтобы они могли найти оптимизированные параметры литья и эффективно снизить производственные затраты и риски.

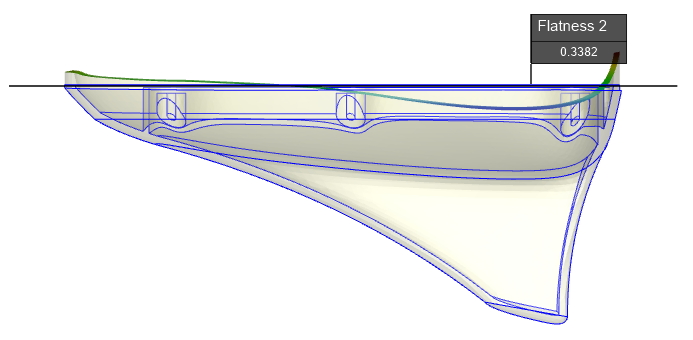

Рис. 4 Используйте функцию деформации Moldex3D для увеличения деформации плоскостности
