Предварительная обработка моделирования формования сложной геометрии обычно занимает много времени. Причины следующие:
- Геометрические файлы будут экспортированы с проектной фабрики, фабрики пресс-форм, стороннего производителя и сборочного завода с помощью различных программ САПР. Таким образом, эти файлы геометрии, представленные клиентам, передавались много раз, что может вызвать геометрические дефекты.
- Помимо геометрических дефектов, сложные геометрические элементы также могут вызывать проблемы с сеткой, такие как острые и скругленные элементы скругления. Тогда потребуются большие усилия, чтобы избежать низкого качества сетки и сбоев при моделировании формования.
- Сложные направляющие или охлаждающие каналы используются в некоторых точных конструкциях пресс-форм для повышения успешности и качества продукции. Эти конструкции бегунов и охлаждающих каналов нельзя моделировать с помощью балочных элементов, созданных при предварительной обработке, поэтому их геометрические модели следует использовать при моделировании.
Обычно, сталкиваясь с проблемами, упомянутыми выше, пользователи должны изменить геометрию, сетку или схему охлаждающего канала, чтобы удовлетворить требованиям создания сетки, например, чтобы впускной и выпускной патрубок плотно прилегал к полости. Эта предварительная обработка потребует много времени для получения файла сетки, пригодного для моделирования.
Чтобы уменьшить нагрузку на пользователей при предварительной обработке, Moldex3D Studio постоянно совершенствует рабочий процесс предварительной обработки и предоставляет пользователям множество инструментов предварительной обработки для более эффективной обработки геометрии изделия и создания сетки. Основные инструменты представлены ниже.
Фиксация геометрии
Инструменты фиксации геометрии на новой вкладке «Исправить геометрию» и «Дерево дефектов геометрии» могут упростить рабочий процесс обработки геометрии.

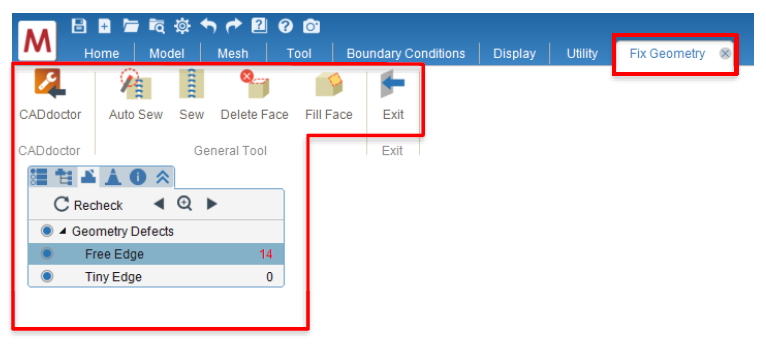

Рис.1 Новая лента исправлений геометрии, дерево геометрических дефектов и функции САПР
Auto Sew и Sew
Moldex3D 2020 предоставляет два компании SEW инструментов. Auto Sew - это оригинальный инструмент для сшивания свободных краев геометрии по всей области с заданным пользователем значением допуска. Новая функция Sew позволяет пользователям вышивать определенные края, поэтому свободные края в разных местах могут быть вышиты с разными допусками.
Удалить грань и заполнить грань
Чтобы восстановить поверхность с плохой геометрией с более качественной изогнутой гранью, Moldex3D предоставляет пользователям функции « Удалить грань» и « Заполнить грань» . При использовании « Заливка грани» для построения новой грани пользователи должны выбрать кривые или геометрические кромки (обычно от 2 до 4 кромок). Таким образом, Moldex3D Студия также предоставляет дополнительные инструменты для кривых, в том числе Extract Edge Curve, Join Curve и Bridge Curve в ленте инструментов, помогая пользователям , чтобы иметь дело с данными кривой и кривой сборки поверхностей.
Пример показан на рис. 2, когда на грани скругления есть дефекты, пользователи могут сначала удалить их. Таким образом, количество свободных кромок превышает 4, поэтому можно использовать кривые извлечения кромок и соединить их для одного края и соединить два края для другого. Используйте Fill Face в конце, чтобы восстановить изогнутую грань.

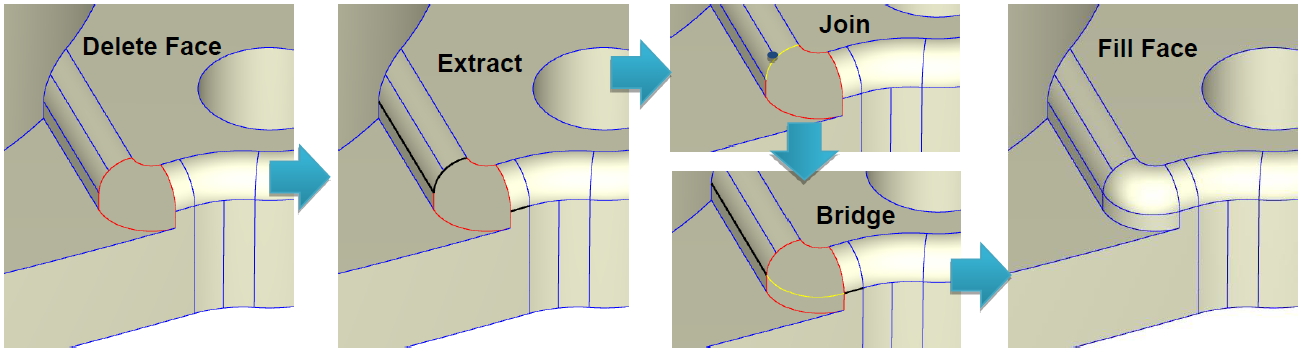

Рис. 2 Применение новых инструментов САПР
Навигатор дефектов геометрии и сетки
Новый навигатор (рис. 3 слева) в дереве дефектов геометрии и дереве дефектов сетки может быстро переключаться между различными дефектами и увеличивать их местоположение. Когда количество элементов сетки сложной геометрии велико, эта функция может помочь пользователям быстро найти места дефектов и исправить их.
В Moldex3D Studio добавлена функция проверки пересечения поверхностной сетки. Этот инструмент будет отмечать серьезное пересечение поверхностной сетки как ошибку, и пользователи должны сначала подтвердить и исправить пересечение сетки, чтобы продолжить построение сплошной сетки. Как показано на рис. 3 (справа), если на плите пресс-формы нет места для каналов охлаждения и это вызывает серьезные помехи, проблема будет обнаружена в дереве дефектов сетки.

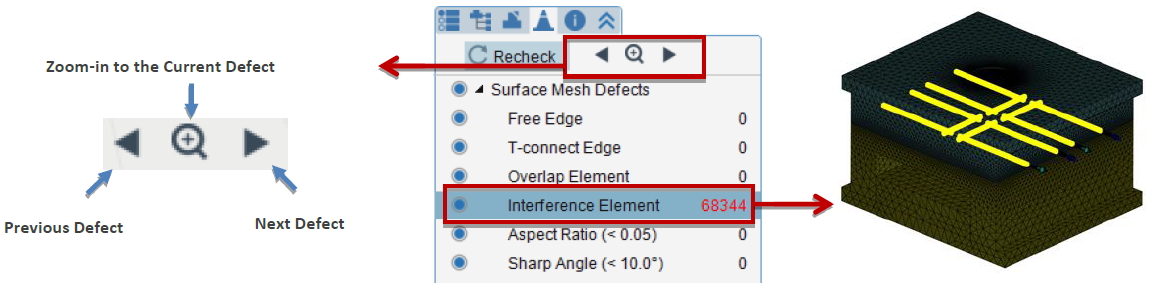

Рис. 3 Браузер дефектов сетки в дереве дефектов и проверка пересечений в дереве дефектов сетки
Moldex3D Studio поддерживает смешанные каналы охлаждения линейных и геометрических объектов. Пользователи могут использовать геометрические каналы для моделирования сложных конструкций охлаждающих каналов и использовать балочные элементы, позволяющие легко изменять дизайн для других. Например, пользователи могут отрегулировать выпускное и входное отверстия так, чтобы они плотно прилегали к полости, чтобы можно было точно создать сетку основания пресс-формы.

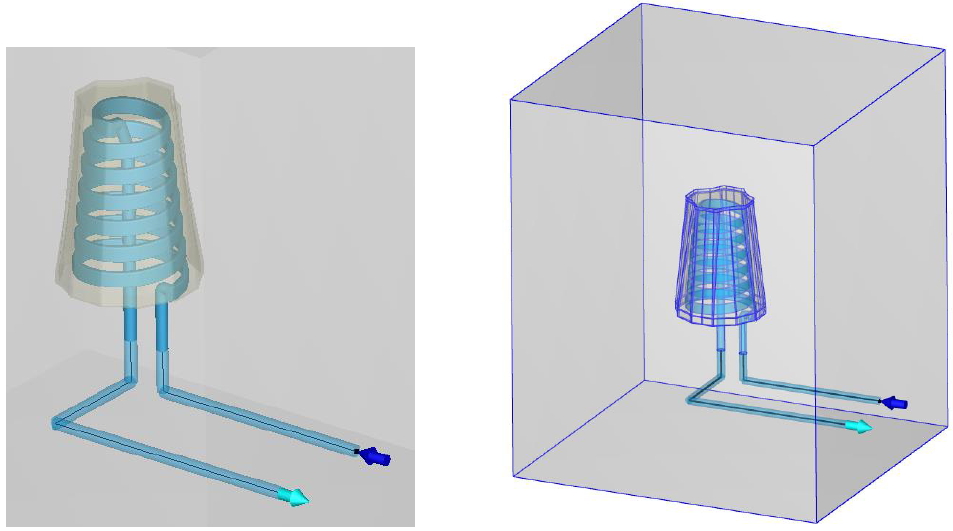

Рис. 4 Moldex3D Studio поддерживает канал смешанного охлаждения по кривой и геометрии
Более того, в Moldex3D Studio было улучшено множество функций для канала охлаждения, включая организацию и отображение контура каналов охлаждения в группах, а также отображение основных дефектов с помощью настроенных элементов проверки каналов. Также была улучшена функция автоматического назначения входа и выхода.
Moldex3D Studio 2020 предоставляет пользователям несколько инструментов предварительной обработки для более эффективной обработки сложной геометрии и создания сетки. Добавление новых инструментов исправления геометрии для нескольких кривых и криволинейных поверхностей; обеспечение навигатора геометрических дефектов и дефектов сетки для быстрого обнаружения проблем, улучшения характеристик каналов охлаждения за счет поддержки смешанных каналов охлаждения; автоматическая организация контура охлаждающих каналов в группы и назначение входа и выхода. Благодаря усовершенствованным возможностям предварительной обработки Moldex3D, он помогает клиентам с большей эффективностью справляться с созданием сетки сложных продуктов и сокращает затраты времени и усилий.
