В процессе производства высокоточного продукта важны требования к плоскостности некоторых конкретных поверхностей. Пользователи должны знать, находится ли плоскостность поверхности ниже допуска на ранней стадии проектирования с помощью инструментов CAE. Moldex3D Studio 2020 представляет собой удобный и удобный инструмент для измерения плоскостности, позволяющий пользователям легко измерять плоскостность конкретных поверхностей после анализа деформации.
Кроме того, этот результат измерения может использоваться совместно с моделированием деформации и различными функциями постобработки Studio для лучшего наблюдения за плоскостностью различных поверхностей после деформации.
Шаг 1. Начать

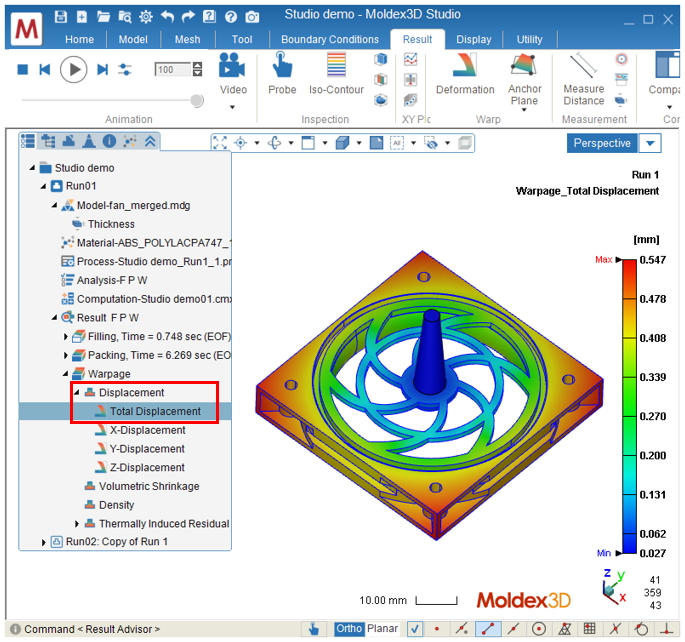

Завершите моделирование коробления или откройте проект с результатом полного смещения. Щелкните Total Displacement of the Warpage result в дереве проекта.
Шаг 2. Укажите поверхность для измерения плоскостности.

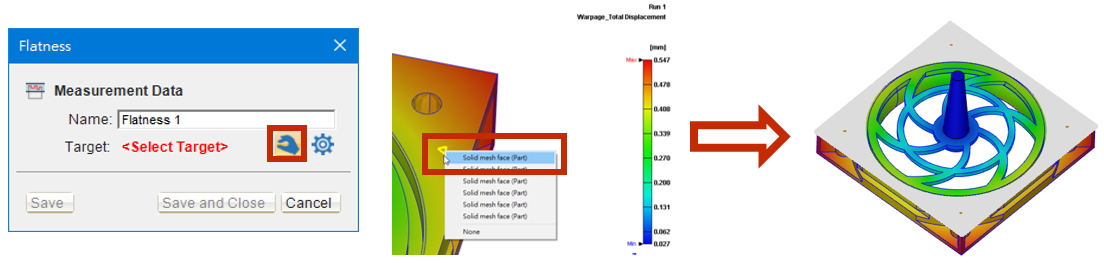

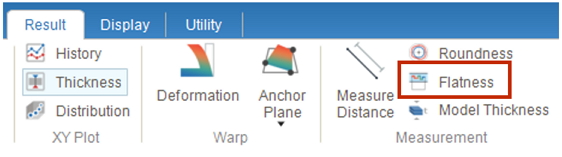

Щелкните Плоскостность на вкладке «Результат», чтобы запустить мастер и указать Имя измерения . Выберите сетку поверхности модели, чтобы автоматически определить измеряемую поверхность. Щелкните Выбрать,
чтобы переназначить цель измерения. Нажмите « Сохранить», если хотите добавить еще одно измерение, или нажмите « Сохранить и закрыть» для завершения.

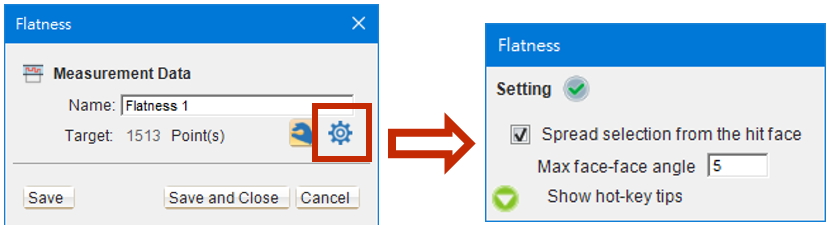

Примечание . Пользователи могут щелкнуть « Настройка»
рядом с « Выбрать», чтобы управлять разбросом выбора.
Шаг 3. Отображение измерения плоскостности

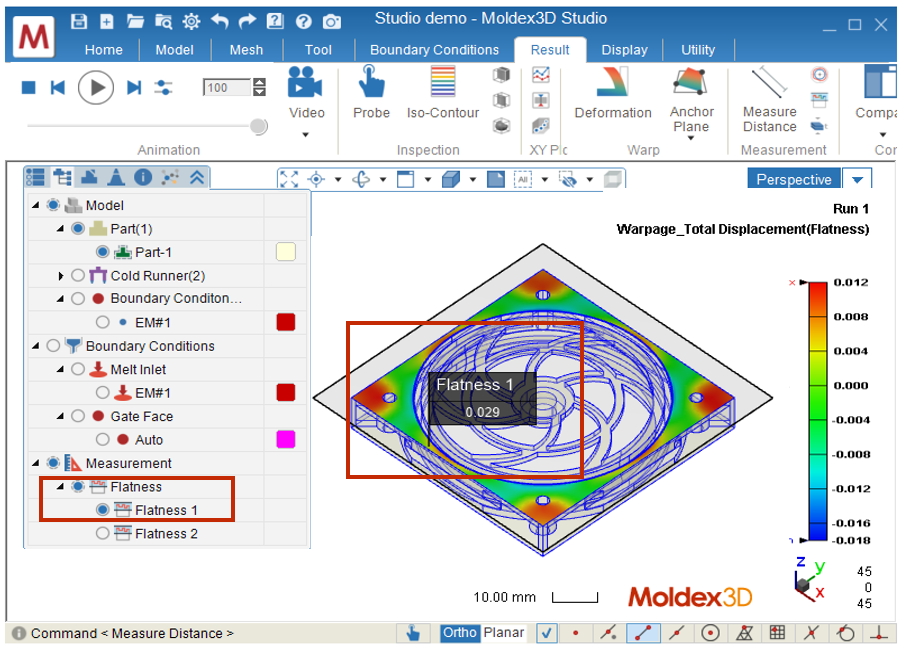

Пользователи могут нажать плоскостность Имя из измерений на дереве модели для отображения результатов измерения плоскостности вместе с опорной поверхностью в окне дисплея. (Он переключит отображение результатов на Общее смещение и закроется, когда будут выбраны другие результаты.)
Примечание . При измерении плоскостности рассчитывается только вертикальное смещение относительно положения на поверхности.
Шаг 4. Совместная работа с другими функциями

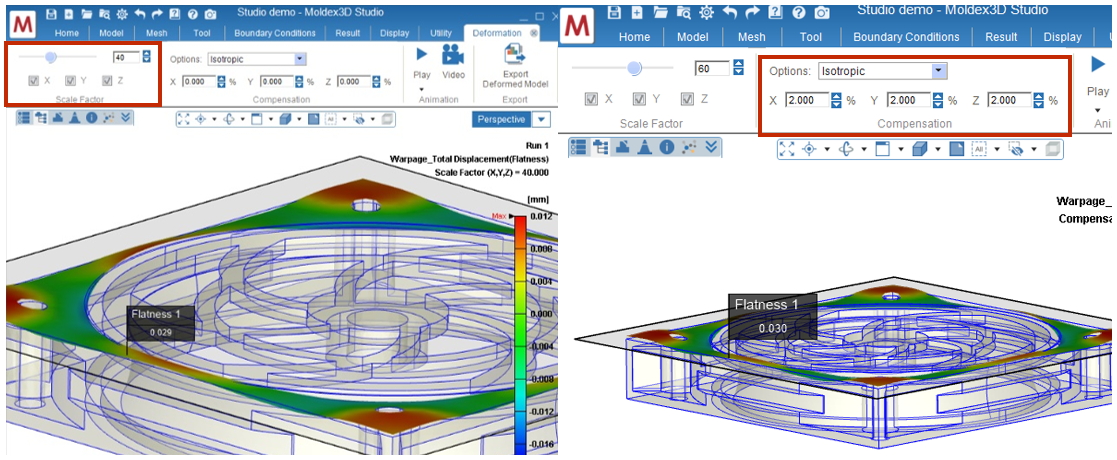

Компенсация деформации / формы: примените функцию деформации на вкладке «Результат» при отображении результата плоскостности. Измерение плоскостности будет масштабировано при настройке шкалы деформации, так же как и дисплей компенсации.

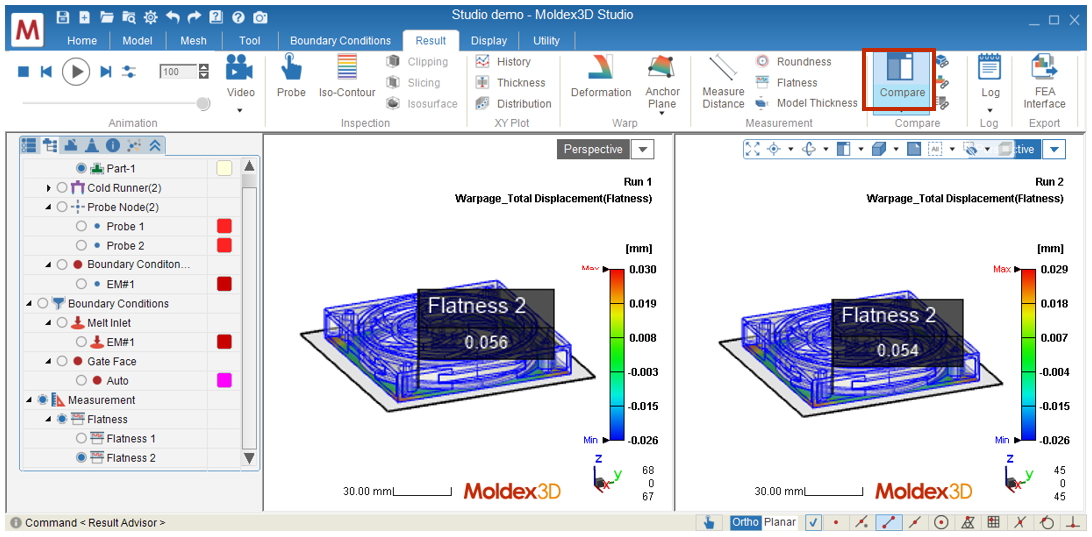

Сравнение: если имеется несколько прогонов, смоделированных с помощью одной и той же сетки (MFE), измерение плоскостности можно использовать совместно и сравнивать между этими прогонами.
