Что такое DFMPro?

DFMPro – реализация технологии DFM* и DFA** (учет технологических ограничений при разработке изделий) при проектировании.

DFMPro – это интегрированное в CAD (PTC Creo Parametric, Siemens NX and SOLIDWORKS) DFM/DFA-решение, которое выполняет оценку конструкции на технологичность и содержит рекомендации, позволяющие уже на этапе конструирования сократить затраты на изготовление изделия.

На данный момент конструкторы тратят около 30% времени на исправления, связанные с необходимостью доработки, что значительно влияет на сроки выпуска изделия. DFMPro помогает конструкторам на ранних этапах определить элементы конструкции, при изготовлении или обслуживании которых возникнут технологические сложности, приводящие к росту стоимости изделия.

DFMPro содержит рекомендации по проектированию, учитывающие требования к технологичности изделия, которые опираются на лучший мировой опыт в различных областях производства.

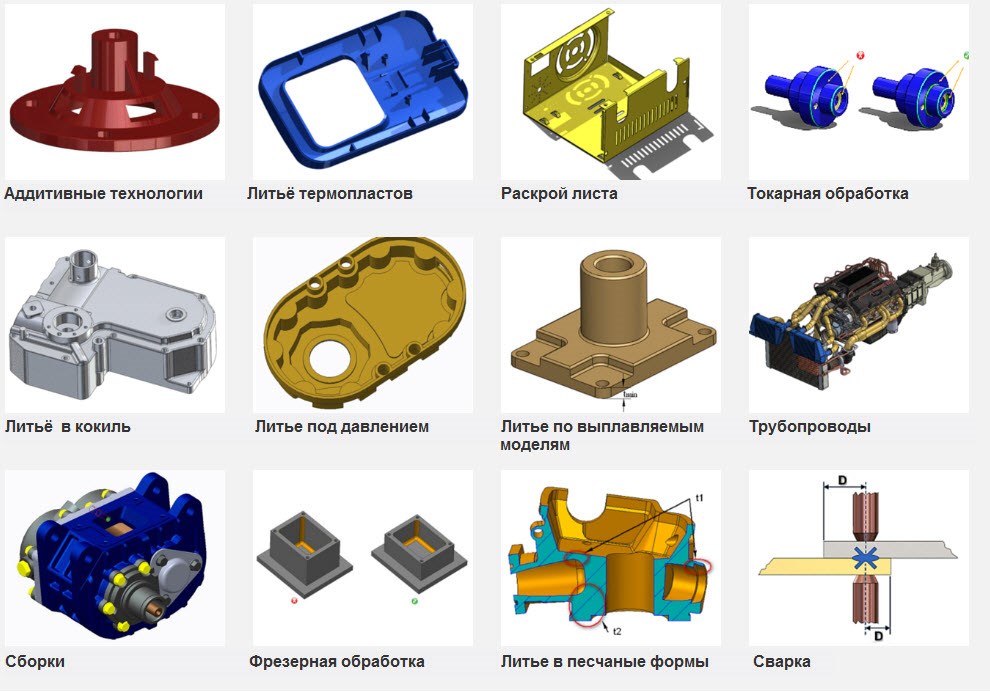

В настоящее время DFMPro позволяет производить проверку на технологичность для следующих производственных областей:

• механообработка (фрезерование, точение, сверление)
• литье
• литье под давление
• изготовление из листа
• аддитивные технологии
• сборка
• трубопроводы

DFMPro также содержит в себе предварительно настроенные правила по конструированию сборочных единиц. Правила DFMPro включают в себе знания, полученные из различных справочников и инструкций, а также от экспертов в различных областях производства. Помимо имеющегося большого набора правил, которые могут конфигурироваться под условия конкретного производства, в DFMPro можно вводить новые правила. Таким образом, DFMPro может стать инструментом для сбора знаний, обеспечивая организацию мощным средством, позволяющим аккумулировать в себе передовой технологический опыт и использовать его при разработке изделий.

* - Design For Manufacturing

** - Design For Assembly

Преимущества

• Приводит к полному снижению стоимости
• Определяет ошибки на ранних этапах проектирования
• Дает гарантию, новые инженеры – конструкторы не смогут повторить те же самые ошибки, информация о которых уже сохранена
• Использование опыта экспертов
• Сокращает общее время обработки
• Упрощает процесс обучения инженеров-конструкторов, который проводится без отрыва от выполняемых работ

Характеристики

• Простое в изучении и использовании – полностью интегрировано в CAD - систему
• Обеспечивает выполнение основных проверок на технологичность
• Работает с CAD-моделями и нейтральными форматами
• Технологические правила могут настраиваться с помощью менеджера правил
• Простота в создании правил, определяемых пользователем
• Возможность сохранения этих правил, а также их передача другим подразделениям, поставщикам и разработчикам
• Возможно создание подробного отчета, просматривать который можно в любом интернет-браузере
• Простота в создании правил, определяемых пользователем
• Объединение DFMPro с серверами PLM для обеспечения стандартизации и библиотек правил DFM

Настройка DFMPro в соответствии с требованиями заказчика

DFMPro предоставляет среду, позволяющую определять и использовать повторно профессиональные знания по проверке на технологичность, представленные в виде правил по проектированию. При использовании DFMPro организации получают возможность автоматизации внутренних методов работы DFM, включив их в перечень стандартных технологических операций. Существующий перечень проверок на технологичность может быть реализован также, как набор правил DFM. На основании этих правил проверки на технологичность происходит оценка конструкции.
