Библиотека

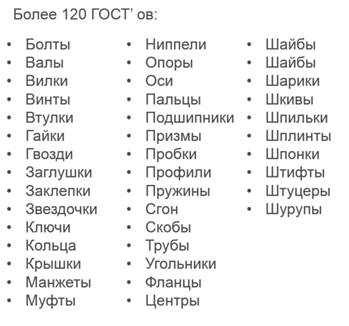

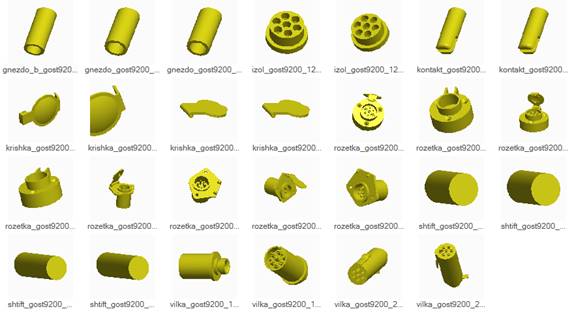

Библиотека стандартных и нормализованных деталей содержит 3D-модели элементов крепежных изделий: болты, винты, гайки, шайбы, шпильки, шплинты, заклепки и т.д., соединение и крепление трубопроводов, соединения электрические, уплотнения и т.д. В общей сложности, библиотека включает в себя более 120 ГОСТ'ов:

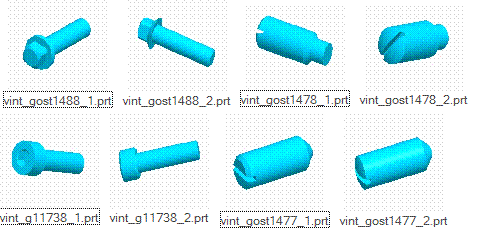

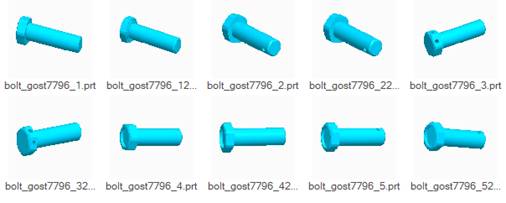

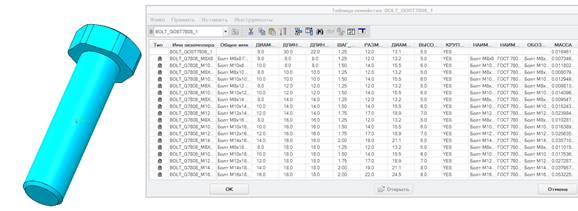

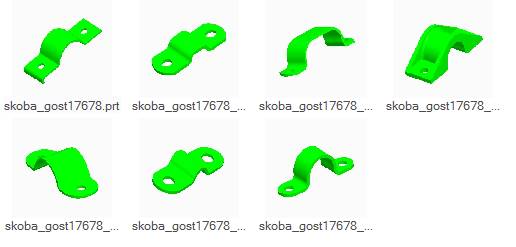

3-D модели содержат в себе всю необходимую атрибутивную информацию для корректной интеграции с настройками Creo Parametric и настройками PDM системы Windchill. 3-D модели в Creo Parametric выполнены с использованием одноуровневых таблиц семейств:

Предусмотрена работа с библиотекой как в локальном режиме, так и с использованием PDM системы Windchill. Для работы с библиотекой в PDM системе Windchill был разработан комплект настроек, включающий в себя классификатор стандартных изделий, список атрибутов Windchill, атрибуты классификации, шаблоны жизненных циклов, шаблоны рабочих процессов.

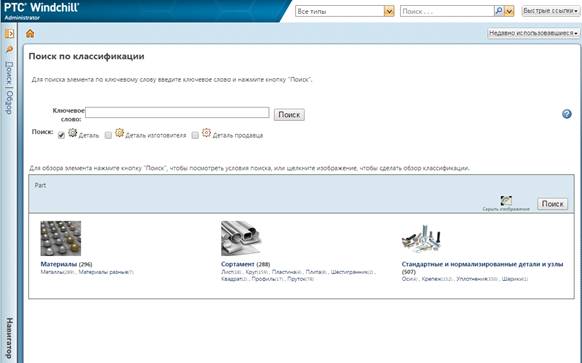

Классификатор стандартных и нормализованных деталей в Windchill:

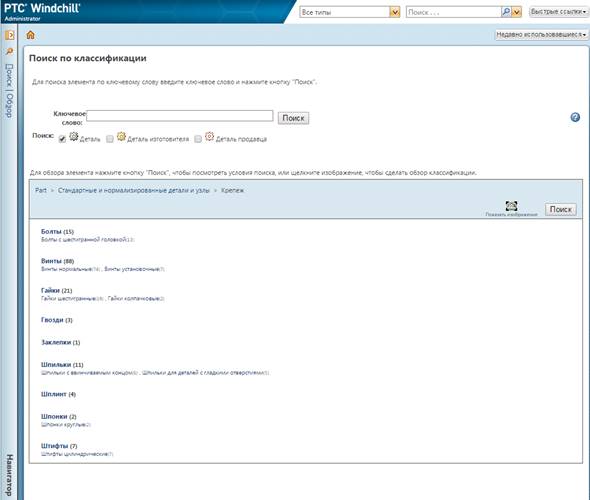

Поиск по классификации в Windchill:

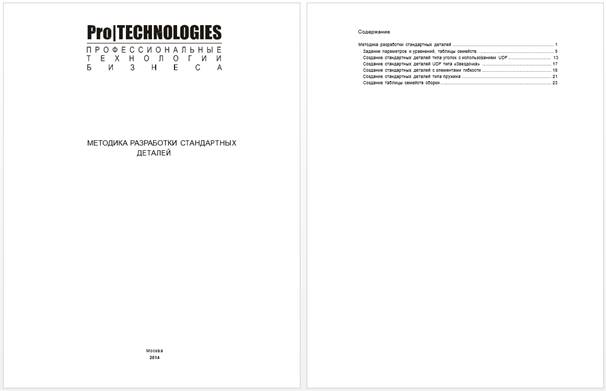

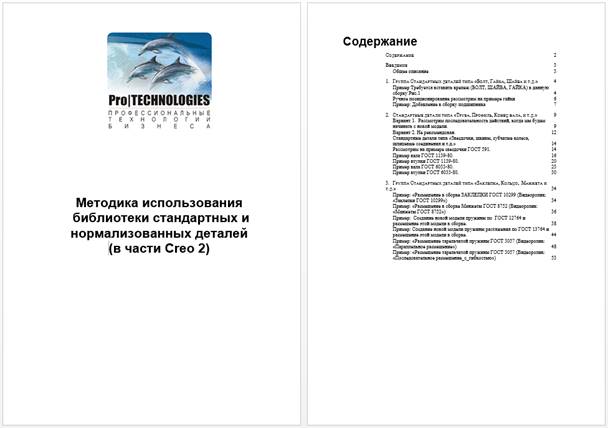

Вместе с библиотекой поставляется комплект документации, описывающий методику использования библиотеки и процесс ее пополнения.
