Формирование комплекта технологической документации (КТД) в Windchill

Отправить в Google BookmarksОтправить в TwitterОтправить в Vkcom

В процессе технологической подготовки возникает необходимость получения бумажных носителей, описывающих  технологию изготовления изделий. Причины могут быть самыми разными, например:

  • Требование заказчиков
  • Привлечение субподрядчиков
  • Технические возможности производства

Исходной информацией для формирования КТД служат:

  • Технологические процессы и технологические маршруты, созданные в MPMLink
  • Атрибуты объектов, используемых при формировании технологических процессов и маршрутов
  • Атрибуты связей между объектами, используемых при формировании технологических процессов и маршрутов.

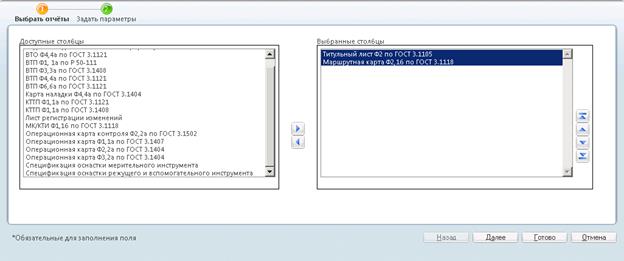

Для формирования КТД используется специально разработанный мастер со следующими особенностями:

  • Комплект формируется для выбранного технологического процесса
  • Комплект карт предопределяется в зависимости от типа технологического процесса (технологического передела)
  • Окончательная комплектность карт и порядок их вхождения в КТД могут определяться пользователем
  • КТД формируется в формате MS Excell 2007
  • КТД может быть сохранен в Windchillв виде отдельного документа.



Карты в КТД имеют большую вариативность и строятся на основе разнообразного и большого объема информации. Все нюансы ввода информации описаны в специальном руководстве пользователя.
Первоначально настроены следующие наборы в зависимости от технологических переделов:

1. "Термическая обработка"

          a. Титульный лист Ф2 по ГОСТ 3.1105;
          b. ТТП Ф1,1а по ГОСТ 3.1121;
          c. МК/КТИ Ф1,1б по ГОСТ 3.1118;

     2. "Нанесение покрытий":

          a. Титульный лист Ф2 по ГОСТ 3.1105;
          b. КТТП Ф1,1а по ГОСТ 3.1408;
          c. ВТП Ф3,3а по ГОСТ 3.1408;

     3. "Механообработка":

          a. Операционная карта контроля Ф2,2а по ГОСТ 3.1502;
          b. МК/КТИ Ф1,1б по ГОСТ 3.1118;
          c. Операционная карта Ф3,2а по ГОСТ 3.1404;
          d. Операционная карта Ф2,2а по ГОСТ 3.1404;
          e. Титульный лист Ф2 по ГОСТ 3.1105;
          f. ВТП Ф4,4а по ГОСТ 3.1121;

     4. “Холодная штамповка”:

          a. Маршрутная карта Ф2,1б по ГОСТ 3.1118;
          b. Титульный лист Ф2 по ГОСТ 3.1105;

     5. "Сборка":

          a. Маршрутная карта Ф2,1б по ГОСТ 3.1118;
          b. Операционная карта Ф1,1а по ГОСТ 3.1407;
          c. ВТП Ф4,4а по ГОСТ 3.1121;
          d. Операционная карта контроля Ф2,2а по ГОСТ 3.1502;
          e. Титульный лист Ф2 по ГОСТ 3.1105;

     6. "Дуговая сварка":

          a. Маршрутная карта Ф2,1б по ГОСТ 3.1118;
          b. Операционная карта Ф1,1а по ГОСТ 3.1407;
          c. Операционная карта контроля Ф2,2а по ГОСТ 3.1502;
          d. Титульный лист Ф2 по ГОСТ 3.1105;

     7. "Раскрой материалов":

          a. Маршрутная карта Ф2,1б по ГОСТ 3.1118;
          b. Карта технологической информации Ф1,1а по ГОСТ 3.1402;
          c. Операционная карта контроля Ф2,2а по ГОСТ 3.1502;
          d. Титульный лист Ф2 по ГОСТ 3.1105;

     8. "Покраска":

          a. Титульный лист Ф2 по ГОСТ 3.1105;
          b. КТТП Ф1,1а по ГОСТ 3.1408;
          c. ВТП Ф3,3а по ГОСТ 3.1408;

     9. "Пайка":

          a. Маршрутная карта Ф2,1б по ГОСТ 3.1118;
          b. Операционная карта Ф1,1а по ГОСТ 3.1407;
          c. Операционная карта контроля Ф2,2а по ГОСТ 3.1502;
          d. Титульный лист Ф2 по ГОСТ 3.1105;

     10. "Перемещение":

          a. Титульный лист Ф2 по ГОСТ 3.1105;
          b. Маршрутная карта Ф2,1б по ГОСТ 3.1118;
          c. ВТП Ф1, 1а по Р 50-111;

     11. "Обработка на станках ЧПУ":

          a. Карта наладки Ф4,4а по ГОСТ 3.1404;

Вопрос специалисту: Есть
