Организация библиотеки материалов

При конструкторско-технологической подготовке производства материалы необходимо назначать в следующих случаях:

• На детали
• В структуру сборки
• Как основной материал в технологии
• Как вспомогательный материал в технологии

Нашей компанией был разработан программно-методический комплекс, позволяющий вышеописанные требования реализовывать с помощью следующих расширенных сценариев:

• Создание материала с помощью специализированного мастера:
  • Позволяет создавать все необходимые объекты (файлы свойств, инфо-объекты и др.) в зависимости от выбранного типа материала.
  • Классифицировать создаваемые материалы и сортаменты.
  • Указывать места хранения материалов.

• Поиск материалов:
  • Запускается как непосредственно в самой библиотеке, так и во встроенном браузере Creo.
  • Позволяет выполнять поиск по всем классификаторам, по которым был отклассифицирован материал. По умолчанию – это классификаторы по материалам и по сортаментам.
  • Актуализация перечня классификационных узлов по мере сужения критериев поиска в режиме реального времени

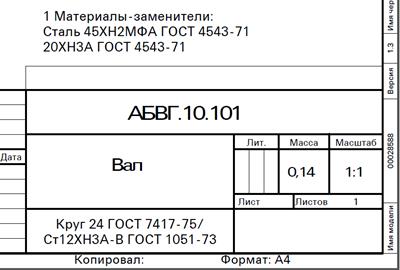

  • Назначение основного материала и материалов-заменителей на детали в Creo. Передача информации о материалах в ТТ и основную надпись.

• Назначение материала-заготовки.
• Назначение материала с геометрией и без в сборку Creo.
• Назначение материала в структуру Windchill
• Назначение основного материала и материалов-заменителей на детали в Windchill

• Передача информации о материалах деталей из Windchill в Creo.
• Назначение основных и вспомогательных материалов на технологический маршрут для последующего материального нормирования (см. Маршрутная технология в Windchill).

Следует также отметить, что библиотека организована на базе контекста Windchill, что позволяет применять традиционные возможности, например, такие как:

• Автоматизация запроса на пополнение библиотеки
• Отслеживание истории изменения материалов
•  Разграничение прав доступа к контекстам.
