Оборудование: Развертки

Для работы с приложением требуется отдельно оплачиваемая лицензия.

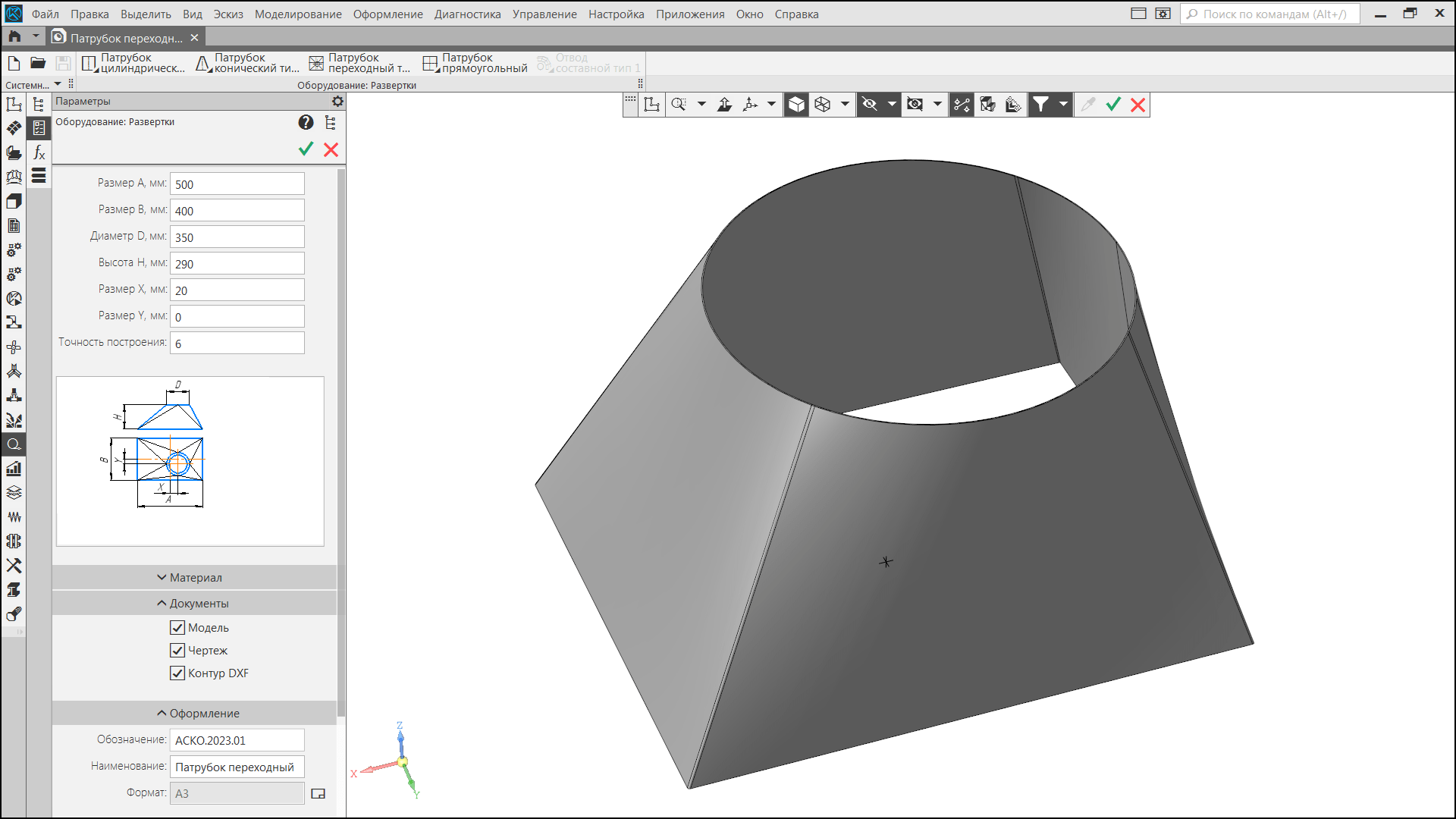

Приложение позволяет по выбранному типу листовой конструкции и её размерам автоматически получить 3D-модель, чертеж, а также контур развертки в формате DXF.

Доступные типы листовой конструкции:

• Патрубки цилиндрические: 5 типов;
• Патрубки конические: 5 типов;
• Патрубки фасонные: прямоугольный, многоугольный, плоскоовальный;
• Патрубок переходный;
• Отводы составные: 2 типа.

Параметры материала можно ввести вручную или получить автоматически из номенклатуры приложения «Материалы и Сортаменты для КОМПАС» (требует отдельно оплачиваемой лицензии).

При оформлении чертежа доступны различные способы простановки размеров: «Между линиями контура», «От вспомогательной линии», «Таблица», «Не образмеривать кривую».

Контур развертки формируется в формат DXF, который может быть загружен в программу раскроя, где формируется карта раскроя и программа ЧПУ.
